ماژول ریداندنت ریلی، 1.5 وات، ۲۴ ولت، 20 آمپر

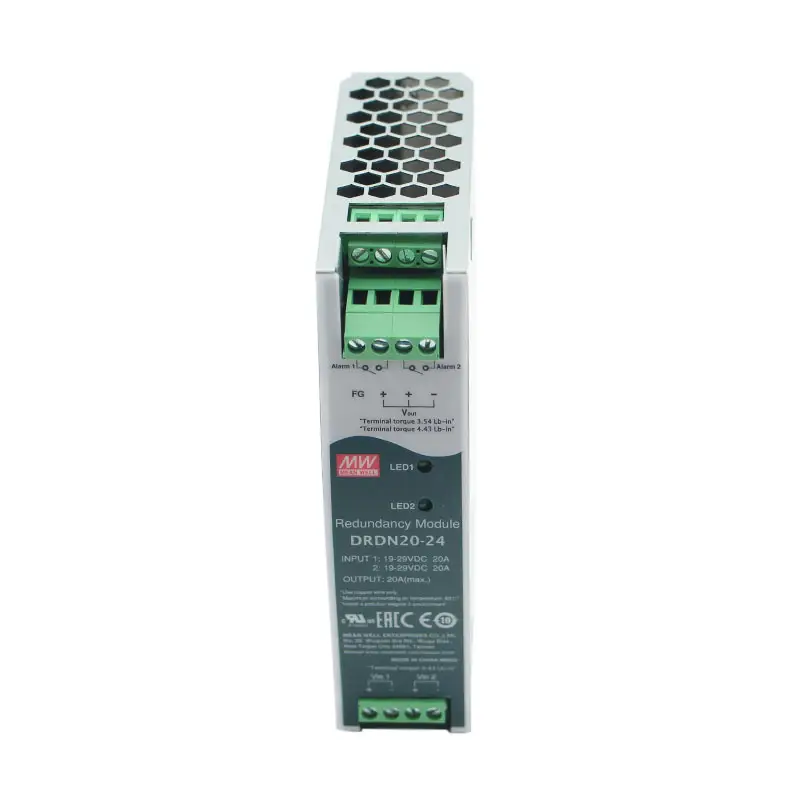

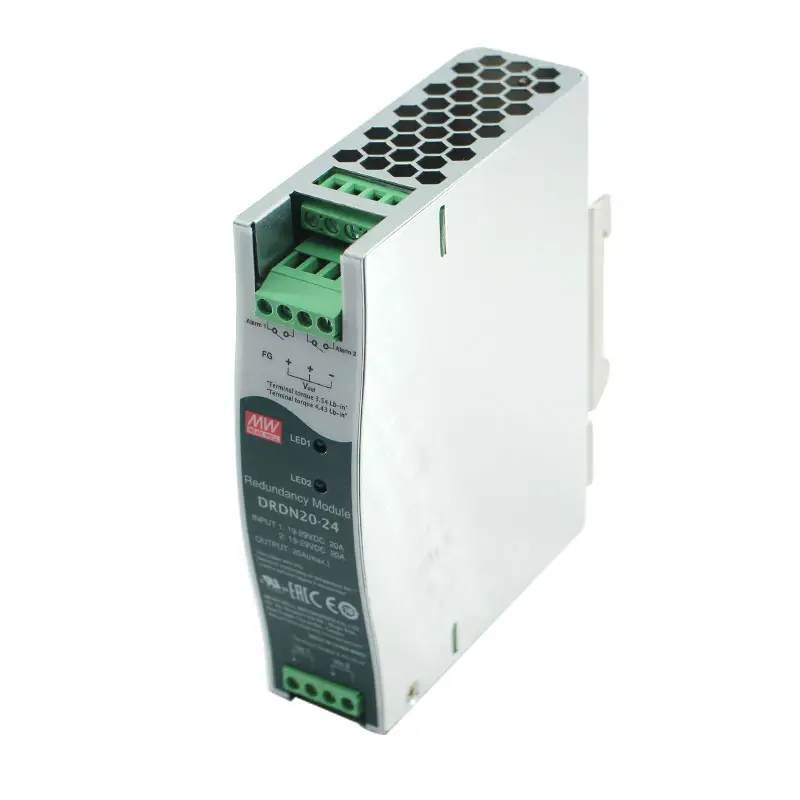

MEAN WELL DRDN20-24 Redundancy Module – Technical Specifications
The DRDN20-24 is a 20A redundant module designed by MEAN WELL for use with DIN rail power supply systems. It enables redundant operation of two power supplies to increase system reliability and ensure continuous operation in the event of a power supply failure.
Key Features:
Rated Output Current: 20A continuous
Maximum Output Power: 480W
Input Voltage Range: 19 ~ 29V DC
Output Voltage: Follows input (typically 24V DC)
Operating Mode: Passive redundancy for 1+1 or N+1 configurations
Power Loss: Ultra-low voltage drop (approx. 200mV at 20A)
Efficiency: Up to 98%
Built-in Oring MOSFETs: Reduces voltage drop and power loss compared to diode-based systems
DC OK Signal: Provides status indication of power supply operation
LED Indicator: For DC OK status
Parallel Use: Designed to combine two power supplies in parallel with automatic load sharing
Operating Temperature Range: -40°C to +80°C
Dimensions: 32 x 125.2 x 102 mm (W x H x D)
Cooling: Natural air convection

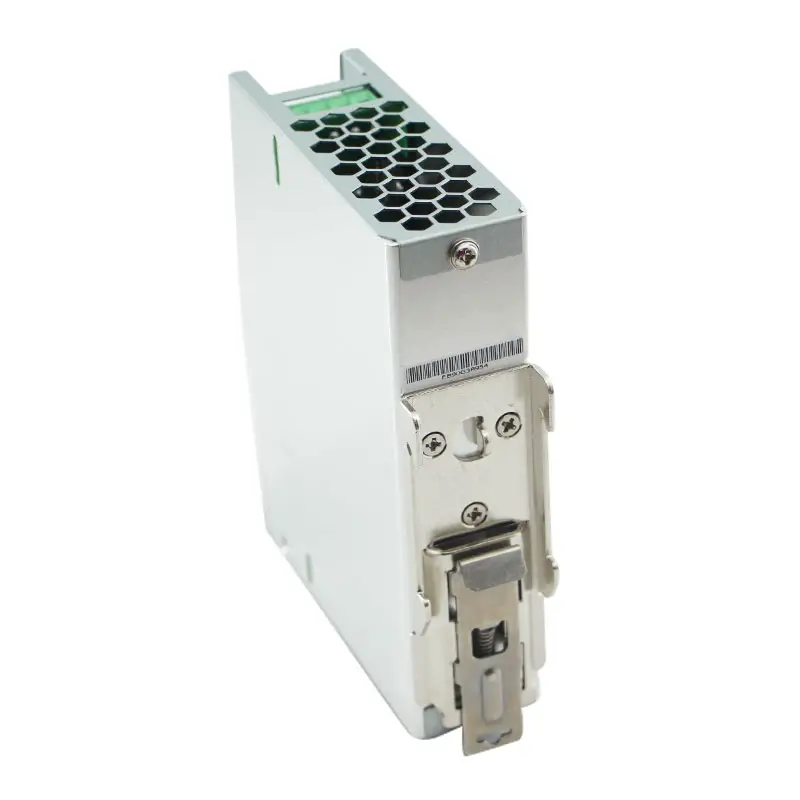

Mounting: DIN rail (TS-35 / 7.5 or 15)
Protection Features: Short circuit protection, over-temperature protection
Applications:
Industrial control systems
Factory automation
Telecommunication equipment
Security systems
Redundant power supply systems in mission-critical applications
Compliance and Certifications:
Safety Standards: UL 61010-1, IEC/EN 62368-1, certified
EMC Compliance: EN55032, EN61000-6-2
RoHS Compliant
Warranty: 3 years
ماژول ریداندنت DRDN20-24 – مشخصات فنی
ماژول DRDN20-24 یک ماژول افزونگی (Redundancy) با جریان خروجی تا 20 آمپر است که برای نصب روی ریل DIN طراحی شده است. این ماژول برای افزایش قابلیت اطمینان سیستم‌های تغذیه استفاده می‌شود و اجازه می‌دهد دو منبع تغذیه به صورت موازی و افزونه کار کنند تا در صورت خرابی یکی، تغذیه سیستم قطع نشود.
ویژگی‌های کلیدی:
حداکثر جریان خروجی: 20 آمپر به صورت پیوسته
حداکثر توان عبوری: 480 وات (مثلاً 24 ولت × 20 آمپر)
ولتاژ ورودی قابل قبول: 19 تا 29 ولت DC
ولتاژ خروجی: معادل ورودی (معمولاً 24 ولت DC)
حالت عملکرد: افزونگی غیرفعال (Passive Redundancy) برای پیکربندی‌های 1+1 یا N+1
اتلاف توان داخلی: بسیار کم، افت ولتاژ حدود 200 میلی‌ولت در 20 آمپر
بازده: تا 98٪
استفاده از MOSFET داخلی: برای کاهش افت ولتاژ و تلفات حرارتی نسبت به دیودهای معمولی
سیگنال DC OK: برای نشان دادن وضعیت سلامت منابع تغذیه
نشانگر LED: جهت نمایش وضعیت DC OK
قابلیت اتصال موازی: امکان ترکیب دو منبع تغذیه با تقسیم بار خودکار
محدوده دمای کاری: منفی 40 تا مثبت 80 درجه سانتی‌گراد
ابعاد: 32 × 125.2 × 102 میلی‌متر (عرض × ارتفاع × عمق)
خنک‌سازی: با جریان هوای طبیعی (بدون فن)
نصب: روی ریل DIN (TS35/7.5 یا TS35/15)
محافظت‌ها: حفاظت در برابر اتصال کوتاه، دمای بالا و وضعیت غیرعادی
کاربردها:
سیستم‌های کنترل صنعتی
اتوماسیون کارخانه‌ها
تجهیزات مخابراتی
سیستم‌های امنیتی
هر سیستم حساس که نیاز به تغذیه بدون وقفه دارد
تطابق با استانداردها:
استانداردهای ایمنی: UL 61010-1، IEC/EN 62368-1
تطابق EMC: EN55032، EN61000-6-2
سازگار با RoHS
گارانتی: ۳ سال
