منبع تغذیه RD-3513

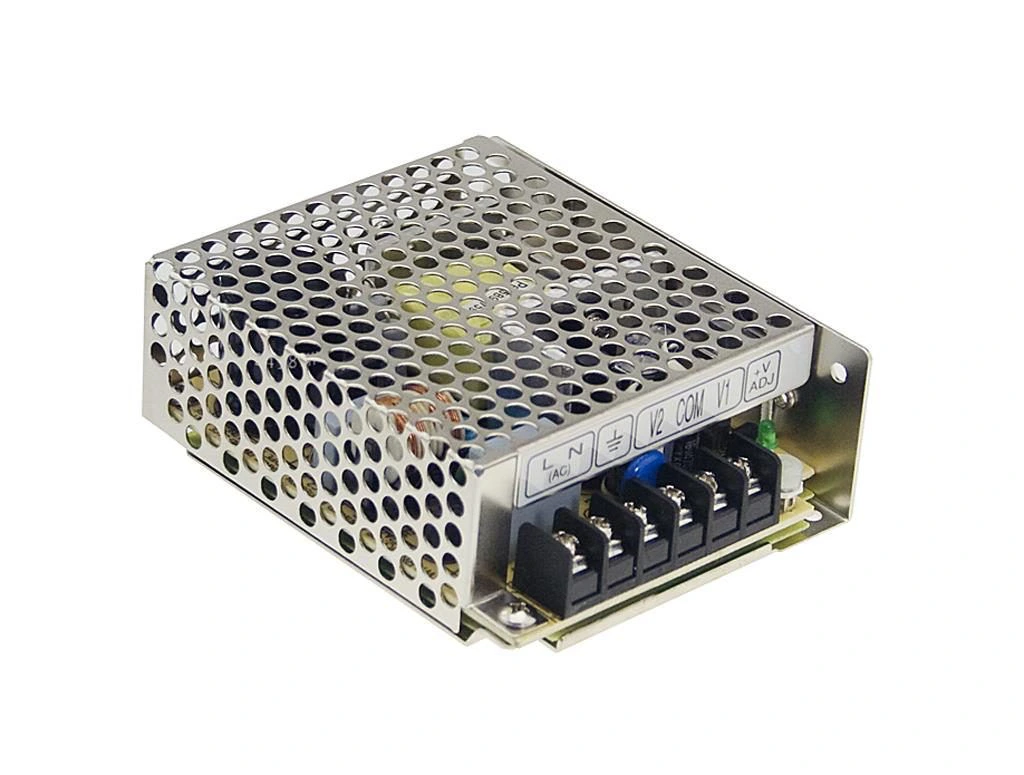

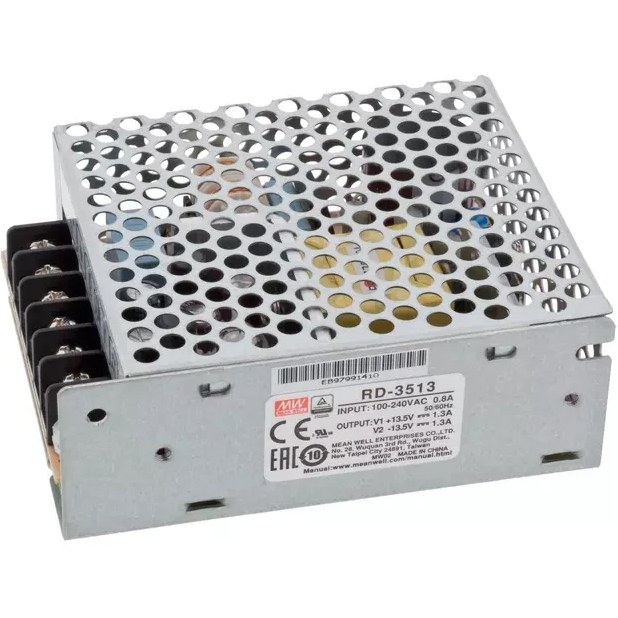

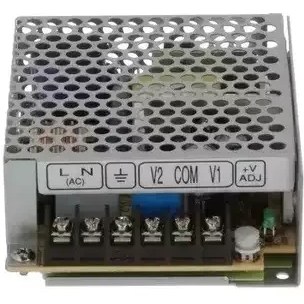

The Mean Well RD-3513 is a dual-output enclosed AC/DC switching power supply, delivering ±13.5V at 35W. It's designed for industrial applications requiring reliable, compact, and efficient power conversion.

Key Specifications

Model: RD-3513

Series: RD-35

Input Voltage: 88–264 VAC or 125–373 VDC (universal input)

Output Voltages: +13.5V and -13.5V

Output Current: 1.3 A per channel

Total Output Power: 35.1 W

Efficiency: Approximately 80%

Operating Temperature: -25°C to +70°C (with derating)

Dimensions: 99 mm (L) × 82 mm (W) × 36 mm (H)

Weight: Approximately 320 g

Mounting Type: Chassis mount

Isolation Voltage: 3 kV between input and output

Protections: Short circuit, overload (110–150%), overvoltage (115–135%)

Cooling Method: Free air convection

Notable Features

Dual Output: Provides both positive and negative 13.5V outputs, suitable for analog circuits and devices requiring symmetrical power supplies.

Universal Input: Accepts a wide range of AC and DC input voltages, enhancing versatility across various regions and applications.

High Reliability: Built with long-life electrolytic capacitors rated at 105°C, ensuring durability in demanding environments.

Robust Design: Capable of withstanding 5G vibrations and momentary input surges up to 300 VAC for 5 seconds.

Comprehensive Protections: Includes safeguards against short circuits, overloads, and overvoltages to protect connected equipment.

Compact Size: Its small footprint makes it ideal for applications with limited space.

Typical Applications

Industrial automation systems

Machine control units

LED lighting systems

Test and measurement equipment

Telecommunication devices

General-purpose dual-polarity DC applications

منبع تغذیه RD-3513 محصول شرکت Mean Well یک منبع تغذیه سوئیچینگ دو خروجی با توان 35 وات است که ولتاژهای خروجی ±13.5 ولت را فراهم می‌کند. این مدل برای کاربردهای صنعتی، الکترونیکی و مخابراتی طراحی شده است و به دلیل طراحی فشرده، قابلیت اطمینان بالا و راندمان مناسب، یکی از گزینه‌های محبوب در دسته خود محسوب می‌شود.

مشخصات فنی کلیدی

مدل: RD-3513

سری: RD-35

ولتاژ ورودی: 88 تا 264 ولت AC یا 125 تا 373 ولت DC (ورودی یونیورسال)

ولتاژ خروجی: +13.5 ولت و -13.5 ولت

جریان خروجی: 1.3 آمپر برای هر خروجی

توان خروجی کل: 35.1 وات

راندمان: حدود 80٪

دمای کاری: از -25 تا +70 درجه سانتی‌گراد (با کاهش توان در دماهای بالا)

ابعاد: 99 × 82 × 36 میلی‌متر

وزن: حدود 320 گرم

نحوه نصب: نصب روی شاسی (Chassis Mount)

ولتاژ ایزولاسیون: 3000 ولت بین ورودی و خروجی

محافظت‌ها: اتصال کوتاه، اضافه بار (110 تا 150٪)، اضافه ولتاژ (115 تا 135٪)

خنک‌سازی: با جریان هوای آزاد

ویژگی‌های برجسته

خروجی دوگانه: تأمین ولتاژ مثبت و منفی به طور هم‌زمان، ایده‌آل برای مدارهای آنالوگ و کاربردهایی که نیاز به تغذیه متقارن دارند.

ورودی جهانی: سازگار با طیف وسیعی از ولتاژهای ورودی برای استفاده در کشورهای مختلف.

طراحی مقاوم: تحمل ارتعاش تا 5G و مقاوم در برابر نوسانات لحظه‌ای ورودی تا 300 ولت AC به مدت 5 ثانیه.

عمر طولانی: استفاده از خازن‌های الکترولیتی با عمر بالا (105 درجه سانتی‌گراد).

محافظت جامع: در برابر اتصال کوتاه، اضافه بار و اضافه ولتاژ.

ابعاد فشرده: مناسب برای فضاهای محدود در تابلوهای صنعتی یا تجهیزات خاص.

کاربردهای معمول

سیستم‌های اتوماسیون صنعتی

تجهیزات مخابراتی

دستگاه‌های تست و اندازه‌گیری

تجهیزات صوتی و تصویری با نیاز به تغذیه متقارن

مدارهای آنالوگ حساس

روشنایی LED صنعتی
